10.2.6 Create Virtual Switches
โจทย์ : คุณได้ติดตั้ง Hyper-V บนเซิร์ฟเวอร์ CorpServer
คุณต้องการใช้เซิร์ฟเวอร์เพื่อสร้างเครื่องจักรแบบ Virtual Switches
ก่อนสร้างเครื่องเสมือน คุณกำลังทดลองกับ Virtual Switches
โดยโจทย์ให้ทำดังนี้
1. สร้าง internal virtual switch ชื่อ “Switch 1”
2. สร้าง private virtual switch ชื่อ “Switch 2”
วิธีการ

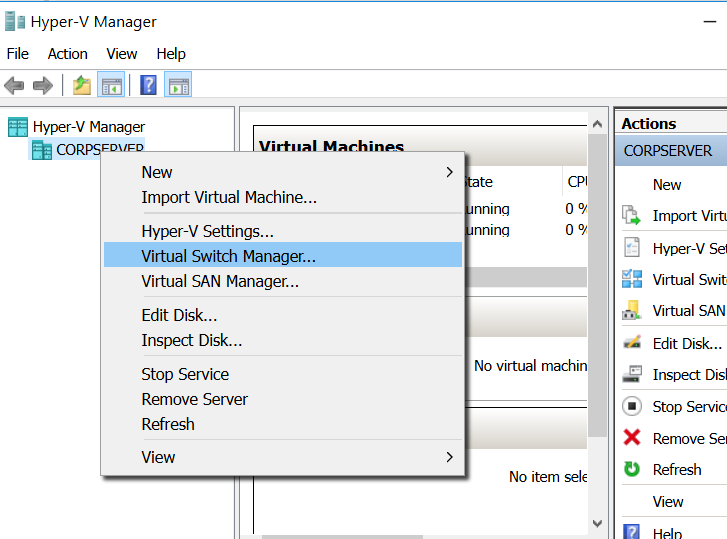

1. เปิด Virtual Switch Manager
ในส่วน Hyper-V Manager ให้คลิกขวาที่ CORSERVER และเลือก Virtual Switch Manager

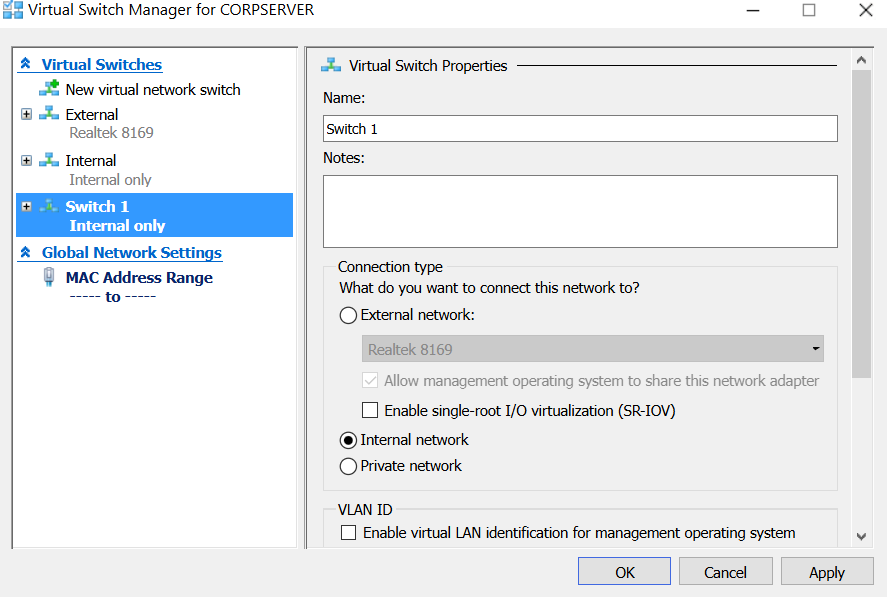

2. สร้างสวิตช์ ชื่อ Switch 1
เลือกกด Create Virtual Switch. จากนั้นตั้งชื่อ Switch 1
เลือก Connection type โดยเลือกที่ Internal network.
และกด Apply.

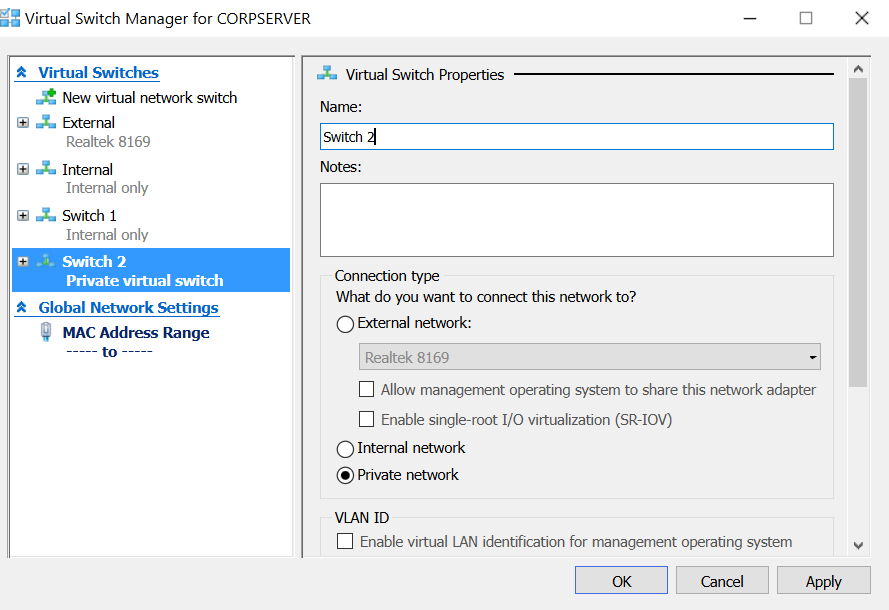

3. สร้างสวิตช์ Private ชื่อ Switch 2

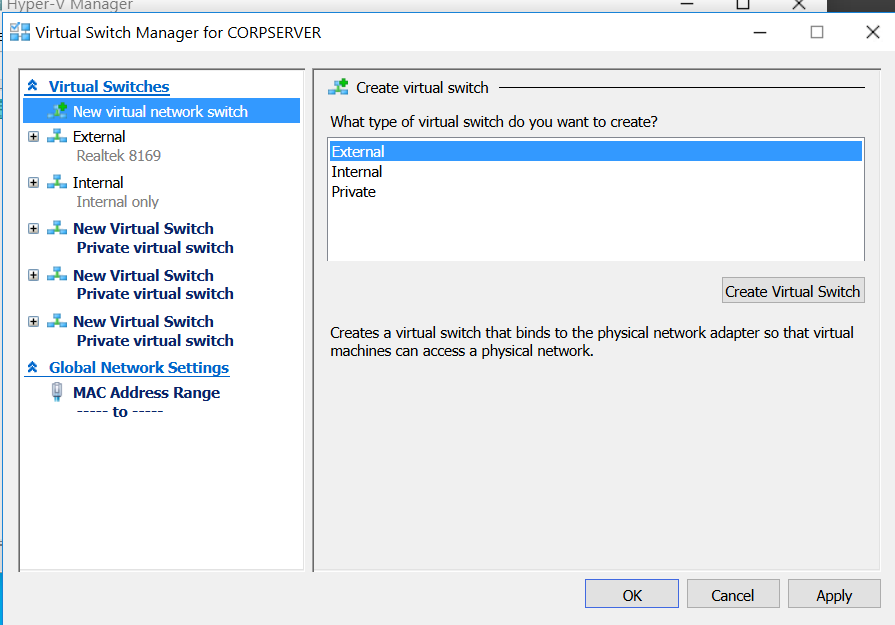

กดที่ New virtual network switch.
เลือกกด Create Virtual Switch. จากนั้นตั้งชื่อ Switch 2
เลือก Connection type โดยเลือกที่ Private network.
และกด Ok.
ผลการทำ LAB
ภาคผนวก(คำศัพท์)
1. Hyper-V :เทคโนโลยี Virtualization ของ Microsoft
สำหรับสร้างและจัดการเครื่องเสมือน (Virtual Machine) บนเซิร์ฟเวอร์จริง
พูดง่ายๆ คือ เครื่องมือแบ่งเซิร์ฟเวอร์เครื่องเดียวให้กลายเป็นหลายเครื่อง
2. Server : เครื่องแม่ (Host) ที่ติดตั้ง Hyper-V เพื่อใช้เป็นศูนย์กลางในการสร้าง
และควบคุมเครื่องเสมือน
3. Virtual Machine (VM) : เครื่องคอมพิวเตอร์เสมือน ที่ทำงานเหมือนคอมพิวเตอร์จริง มีระบบปฏิบัติการ,
IP, RAM, CPU เป็นของตัวเอง
4. Virtual Switch : สวิตช์เครือข่ายแบบเสมือนใน Hyper-V
ทำหน้าที่เชื่อมต่อเครือข่ายระหว่าง
✨ VM ↔ VM
✨ VM ↔ Host
✨ VM ↔ Network ภายนอก
เปรียบเหมือน สวิตช์ LAN แต่ไม่มีตัวตนจริง
5. Internal Virtual Switch : สวิตช์เสมือนที่ให้ VM ติดต่อกับ
Host ได้ VM ติดต่อกับ VM อื่นได้ แต่ออกสู่เครือข่ายภายนอกไม่ได้
6. Private Virtual Switch : สวิตช์เสมือนที่ให้ VM ติดต่อกับ VM ด้วยกันเองเท่านั้น
ไม่สามารถติดต่อ Host ได้ และออก Internet ไม่ได้
7. Connection Type : การกำหนดรูปแบบการเชื่อมต่อของ Virtual Switch
ว่าจะเป็น Internal, Private หรือ External
8. Internal Network : รูปแบบเครือข่ายที่เชื่อมต่อเฉพาะ Host และ VM ภายในเครื่องเดียวกัน
9. Private Network : เครือข่ายที่จำกัดการเชื่อมต่อเฉพาะ VM เท่านั้น ไม่มีการเชื่อมต่อกับ Host หรือภายนอก
10. Create Virtual Switch : คำสั่งสำหรับเริ่มต้นสร้าง Virtual Switch ใหม่ในระบบ Hyper-V
11. Apply / OK : คำสั่งยืนยันและบันทึกค่าการตั้งค่า Virtual Switch
